FIBER OPTIK



kabel Fiber Optik adalah jenis kabel yang berfungsi mengubah sinyal listrik menjadi cahaya dan mengalirkannya dari satu ke titik yang lain. Bahan utama dari kabel jenis Fiber Optik ini adalah dari serat kaca dan plastik yang sangat halus, bahkan lebih halus dari sehelai rambut manusia. Beda halnya dari kabel lain yang memakai bahan dari tembaga.

Terdapat 2 jenis mode transmisi yakni Single Mode yang memanfaatkan sinar laser sebagai media transmisinya dan Multi Mode yang menggunakan media LED. Biasanya jenis kabel Fiber Optik ini lebih sering dipakai pada suatu instalasi jaringan dengan kelas menengah hingga atas.

Kelebihan Fiber Optik

1. Jenis kabel Fiber Optik ini memiliki kemampuan mengantarkan data dengan kapasitas besar serta jarak transmisi yang sangat jauh. Dengan kapasitas Gigabyte per detik maka memberikan kebebasan bagi perusahaan – perusahaan internet dan telepon memilih bandwith tinggi.
2. Meskipun memiliki kemampuan yang besar bentuk fisik dari kabel ini lebih kecil jika dibandingkan dengan jenis lain karena bahannya dari serat kaca dan plastik. Hal ini memungkinkan tersedianya ruang yang cukup besar.
3. Karena tidak menggunakan arus listrik kabel Fiber Optik ini bebas dari gangguan sinyal elektromagnetik, sinyal radio, serta mempunyai ketahanan yang cukup kuat juga sehingga banyak digunakan perusahaan – perusahaan besar.
4. Meskipun memiliki kecepatan akses yang tinggi namun tetap kemungkinan hilangnya data sangatlah rendah, jadi anda tidak perlu mengkhawatirkan validitas data.
5. Karena tidak menggunakan listrik maka kemungkinan adanya konsleting juga tidak akan terjadi, jadi dalam hal keamanan juga sangat terjamin.

Kekurangan Fiber Optik

1. Kekurangan terbesar dari kabel Fiber Optik adalah harganya yang cukup tinggi, hal ini sangatlah wajar mengingat bahan – bahan yang digunakan serta pemasangannya. Oleh sebab itu pengguna kabel jenis bukanlah sembarangan melainkan perusahaan atau penyedia jasa komunikasi yang memang menginginkan akses lebih cepat.
2. Selain memakan biaya besar pada saat pemasangan, untuk perawatan Fiber Optik pun juga memerlukan biaya yang tidak sedikit melihat alat – alat yang digunakan juga tidaklah murah.
3. Perhatikan juga penempatan kabel Fiber Optik, biasanya dipasang pada jalur yang berbelok atau yang memiliki sudut melengkung agar proses berjalannya gelombang bisa lebih lancar atau tidak terhambat.

1. Fusion Splicer

Fusion splicer atau sering dikenal sebagai alat untuk menyambungkan serat optik, digunakan untuk menyambungkan sebuah core serat optik, dimana serat tersebut terbuat / berbasis kaca, dan mengimplementasikan suatu daya listrik yang telah dirubah menjadi sebuah media sinar berbentuk laser.

Sinar laser tersebut berfungsi untuk memanasi kaca yang terputus pada core sehingga bisa tersambung kembali dengan baik. Perlu kalian ketahui, bahwa fusion splicer ini haruslah memiliki tingkat keakuratan yang cukup tinggi, hal ini ditujukan untuk menghasilkan hasil penyambungan yang sempurna, karena pada saat penyambungan tersebut akan terjadi proses pengelasan media kaca serta peleburan kaca yang akan menghasilkan suatu media, dimana media tersebut akan tersambung dengan utuh tanpa adanya celah-celah, hal ini dikarenakan media tersebut memiliki senyawa yang sama.

2. Stripper Atau Miller

Sama seperti kabel - kabel yang lain, salah satunya seperti kabel coaxial dan UTP, kabel fiber optic juga memerlukan alat ini. Alat ini berfungsi sebagai media untuk memotong dan mengupas kulit  dan daging kabel.

3. Cleaver

Cleaver Tools ini mempunyai fungsi untuk memotong core yang kulit kabel optic-nya sudah dikupas, perlu kalian ketahui juga bahwa pemotongan core ini wajib menggunakan alat khusus ini, karena pada serat kacanya akan terpotong dengan rapih. Jika proses ini berhasil dilakukan dengan baik maka tahapan selanjutnya, kalian bisa teruskan ke tahap Jointing.

4. Optical Power Meter (OPM)

Alat yang satu ini nmemiliki fungsi untuk mengetahui seberapa kuat daya dari signal cahaya yang sudah masuk, OPM ini juga mempunyai interface FC yang langsung berhubungan dengan pathcore FC. Bagi kalian yang belum mengetahui rumus yang digunakan untuk melakukan proses ini, berikut adalah rumusnya

(TX – RX =…dB dibagi jarak (Km)

5. Optical Time Domain Reflectometer (RTDR)

OTDR merupakan salah satu alat yang digunakan untuk mendeteksi komunitas atau himpunan suatu kabel serat ptik dalam jarak tempuh tertentu, sehingga dengan adanya alat ini diharapkan mampu menghasilkan jarak dari dua sisi yang merupakan ukuran  gangguan yang terjadi. Sehingga untuk melakukan troubleshooting dapat dilakukan dengan baik, karena akan sangat mudah menentukan suatu letak lokasi gangguan yang tengah terjadi. Alat OTDR ini sendiri biasanya digunakan untuk melakukan pendeteksian Kabel Crack, Putusnya core yang belum diketahui letaknya, Putusnya kabel atau juga untuk melakukan bending

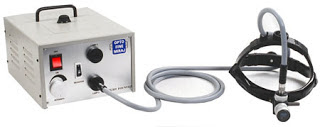

6. Light Source

Pada dasarnya, alat yang satu ini mempunyai fungsi untuk memberikan suatu signal untuk jalur yang akan dilaluinya, misalnya untuk mengukur suatu redaman jalur atu end to end dimana Light Source ini akan berfungsi sebagai media yang memberi signal-nya.

7. Optical Fiber Identifier

Alat yang satu ini memiliki fungsi untuk mengetahui arah signal dengan penunjuk arah dan besar daya yang di laluinya.

8. Visual Fault Locator

Alat ini sering disebut juga Laser fiber optic atau senter fiber optic. Fungsinya untuk melakukan pengetesan pada core fiber optic. Laser akan mengikuti serat Optik pada Kabel Fiber Optik dari POP Sampai Ke User (end to end) , bila core tidak bermasalah laser akan sampai pada titik tujuan.

9. Bit Error Rate Test

Alat ini berfungsi sebagai pengecek koneksi jaringan TDM (Time Divisio Multipleksi) yang mana jaringan TDM aplikasinya yaitu layanan Clear Channel yang sedang coba di uraikan penulis. Secara spesifiknya BER TES untuk mengecek dan mengetahui TX atau RX yang error, melalui pengiriman paket dan lup

10. Fiber Optic Adapter

Fiber Optik Adapter merupakan suatu komponen yang digunakan untuk melakukan penyambungan/menghubungkan kabel fiber optik satu dengan yang lain. jika penyambungan dilakukan terhadap kabel fiber optik yang memiliki konektor berbeda maka fiber optik adapter disebut fiber optik adapter hibrid atau Special Adapter.

Jenis - Jenis Fiber Optik Adapter

• FC Fiber optik Adapter

Jenis adapter fiber optik yang satu ini tersedia dalam jenis single mode dan multimode, Ada tiga jenis bentuk/type fiber optik FC adapter, tipe persegi, tunggal dan ganda tipe D, semua fiber optik FC adapter dengan rumah (housing)logam dan Lengan (Sleeves) dari keramik.

• SC Adapter Fiber Optik

Jenis adaptor fiber optik ini tersedia dalam jenis single mode dan multimode, serta Simplex dan duplex. SC adapter fiber optik dengan perumahan (housing) plastik, mempunyai beberapa varian warna, seperti :

1. biru untuk PC single mode

2. hijau untuk APC single mode dan multimode beige untuk PC.

Semua Fiber Optik SC adapter mempunyai jenis flange, sementara itu untuk single mode adapter adalah dengan lengan zirkonia dan untuk serat multimode adaptor dengan lengan perunggu.

• LC Fiber Optik Adapter

Adapter fiber optik LC semua rumah (housing) plastik; ada simpleks LC adapter dan adapter LC duplex, fiber optik adapter LC warna sama dengan fiber optik SC adapter: biru untuk PC single mode, warna beige untuk PC modus multi dan hijau untuk APC single mode. fiber optik adapter LC dengan lengan perunggu untuk multimode dan lengan zirkonia untuk single mode.

• ST Fiber Optik Adapter

Fiber Optik  ST adapter semua jenis ulir, dengan perumahan (housing) logam, yang single mode dengan lengan zirkonia dan yang multimode adalah dengan lengan perunggu.

11. Splitter Optic

Splitter merupakan komponen yang bersifat pasif dan dapat memisahkan daya optik dari satu input serat ke dua atau beberapa output serat. Splitter pada PON dikatakan pasif sebab optimasi tidak dilakukan terhadap daya yang digunakan terhadap pelanggan yang jaraknya berbeda dari node splitter, sehingga sifatnya idle dan cara kerjanya membagi daya optic sama rata

12. Fiber Node

Fiber node merupakan suatu titik terminasi antara jaringan optik dengan jaringan koaksial. Fiber nod eberupa perangkat opto elektronik yang berfungsi untuk mengubah sinyal optik yang berasal dari distribution hub menjadi sinyal elektrik untuk diteruskan ke rumah rumah pelanggan melalui kabel koaksial dan sebaliknya.

Fiber node sendiri adalah salah satu device yang berhubungan dengan teknologi HFC (Hibrid Fiber Coaxial) dan banyak diaplikasikan untuk sistem jaringan TV Kabel.

13. Pigtail Fiber Optic

Pigtail fiber optic merupakan sepotong kabel yang hanya memiliki satu buah konektor diujungnya, pigtail akan disambungkan dengan kabel fiber yang belum memiliki konektor.  Biasanya kabel pigtail di install di OTB (Optical Distribution Box) dan disambung / splicing dengan tarikan kabel Optic yang glondongan (Loose tube cable / Tight buffered cable).

14. Optical Termination Box (OTB)

Optical Termination Box, berfungsi sebagai pendistribusian fiber seperti FDF yang menampung maksimum 72 core. Optical Terminal Box juga digunakan untuk menghubungkan kabel serat optik indoor maupun outdoor dan patchcord. OTB dapat dipasang di dinding maupun tiang.

15. Joint Closure Optic

Joint Closure merupakan sebuah box atau tempat untuk menaruh hasil sambungan dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di Closure.

Untuk Kapasitas Closure ber variasi mulai dari closure 6 core, Closure 12core, closure 24core,Closure 48core hingga closure 256core.
